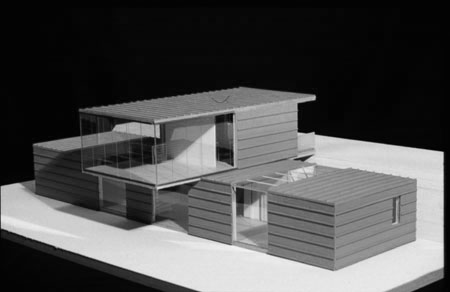

Gebundener Entwurf WS 2ooo/2oo1 - La Maison Prouvé - Die Zielsetzung dieses Entwurfes war es ein Gebäude, - ein Einfamilienhaus, zu entwerfen, dessen Haupbestandteile aus dem Werkstoff Blech bestehen. Es sollte sowohl die Tragstruktur, als auch die Außen- und Innennenbekleidung aus Blech hergestellt werden.

Da der Ort des Entwurfes freigestellt war, wählte ich eine Hanglage an der Holländischen Grenze aus. Mein Hauptmerkmal war es, dass flächige Tragverhalten des Werkstoffs Blech herauszuheben. Aus diesem Grund entwickelte ich eine Konstruktion für Wand und Decke, die nur aus Trapezblechen besteht und auf weitere Tragelemente verzichten kann. Die Grundrisse zeigen zwei um 90° verdrehte Baukörper, der Obere beinhaltet den Eingangsbereich und ein "Panoramazimmer", der Untere den Gemeinschaftsbereich - Küche, Esszimmer, Sanitäreinrichtungen und Abstellräume -, sowie zwei Kinderzimmer auf der linken und das Elternschlafzimmer auf der rechten Seite.

Entwurfsverfasser: Cand. Arch. Rüdiger Schmidt

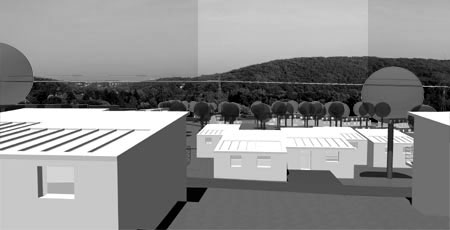

Städtebauentwurf WS 2oo1/2oo2 - Wohnen zwischen den Orten - Hattingen, Ruhrgebiet. Um die Nachfrage nach Wohnraum befriedigen zu können plante die Stadt Hattingen zwei bestehende Siedlungsbereiche miteinander zu verknüpfen. Vor allem die topographische Situation des Plangebietes und die damit verbundene Aufgabe der Entwicklung eines neuen, die Natur respektierenden Wohngebietes, war eine spannende und reizvolle Aufgabe.

Hier ist der CAD-Abgabeplan mit weiteren Details des Entwurfes (220 kB).

Entwurfsverfasser: Cand. Arch. Tobias Müller & Cand. Arch. Rüdiger Schmidt

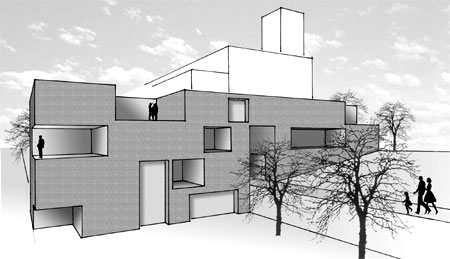

Gebundener Entwurf SS 2oo2 - Skulptur_AL_Tern - Altengerechtes Wohnen in Airole. Airole ist ein sehr kleines idylisches Dorf in Ligurien. Ziel diese Entwurfes war es eine Platzsituation zu gestalten und einen neuen Dorfeingang zu schaffen. Die Nutzung des Gebäudes war freigestellt und sollte sich aus den analysierten Mängeln vor Ort ergeben. Ansatzpunkt meines Entwurfes war es, den Platz im hinteren Bereich zu fassen und ihn mit einer skulpturalen Riegelbebauung zu gestalten. Hauptelement des Volumens sind die tektonisch angeordneten Höfe die mit ihren gerichteten Ausblicken den Wohnungen eine große Qualität bieten. Die Grundrisse zeigen über die gesammte Gebäudetiefe durchgängige große Räume, die jeweils noch ein Fenster zum Platz besitzen und somit sehr transparent und großzügig geschnitten sind. Hier ist ein Modellfoto des Entwurfes zu sehen.

Entwurfsverfasser: Cand. Arch. Rüdiger Schmidt

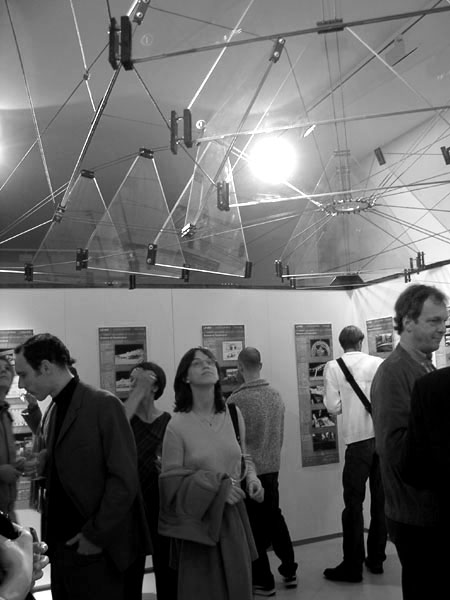

"Gläserner Himmel" im DAM in Frankfurt - Nach unzähligen Stunden der Vorbereitungen war es am 26. Oktober endlich so weit. Der Aufbau der Ausstellungsbox des Lehrstuhls für Tragwerklehre, war abgeschlossen und die Ausstellung Show Reiff der Fakultät für Architektur der RWTH Aachen konnte eröffnet werden.

Ziel dieser Ausstellung im Deutschen Architektur Museum - vom 27. Oktober bis 25. November 2oo1 - war es die Fakultät für Architektur mit ihren 22 Lehrstühlen und Lehrgebieten der Öffentlichkeit vorzustellen. Es wurden Lehr- und und Forschungsinhalte gezeigt, sowie andere Aspekte des Architekturstudiums in Aachen.

Hier noch ein Hinweis; Parallel zur Ausstellung ist auch ein Katalog erschienen,".. ein Buch über den Fachbereich und über die Ausstellung zugleich - dokumentiert schwarz auf weiß ein Stück der Ausstellung ... . Es verleiht der Ausstellung im DAM eine etwas längere Dauer und dokumentiert die Inhalte, Ziele und Resultate des "Reiff" über den Tag hinaus."

Der Katalog zur Ausstellung ist im Buchhandel erhältlich:
"ShowReiff" ISBN 3-8030-0615-5 ca. 260 Seiten - Preis 35 DM

Entwurfsverfasser des Gläsernen Himmels: Cand. Arch. Rüdiger Schmidt

Die weiteren Informationen zur Vorplanung und Entstehung befinden sich hier.

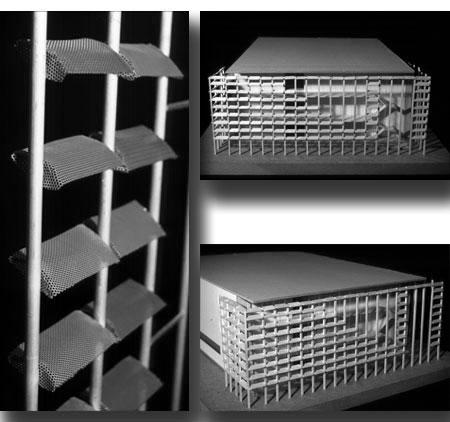

1. Preis im Studentenwettbewerb / Stegreifentwurf "Sonnenschutz für das ZMB"

Für das ZMB ( Zentrum für Metallisches Bauwesen ) in Aachen sollte eine intelligente "Vorfassade" geplant werden, die mehr als nur den Sonnenschutz leistet. Neben einer Verschattung sollte aber auch die Vielfalt des Materials Stahl dargestellt werden, sowie die Inhalte der Forschungsgemeinschaft nach Außen hin präsentieren.
Mir ist es gelungen einen einfachen und denoch interessanten Sonnenschutz aus Lochblech zu entwickeln, der die Möglichkeiten im Umgang mit flächigen Werkstoffen zeigt. Er besteht aus einem gekanteten und gefalztem Lochblech, dass durch die Bearbeitung eine Linsenform erhält. Dies wird nun ohne großen konstruktiven Aufwand zwischen eingespannten Stützen montiert.

Entwurfsverfasser: Cand. Arch. Rüdiger Schmidt

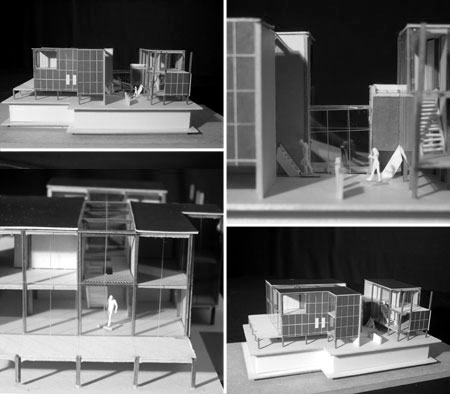

Stegreifentwurf "TOP UP Please" - Für ein bestehendes eingeschoßiges Bürogebäude sollte eine Erweiterung geplant werden, die ein zweigeschoßiges Penthaus beinhalten sollte. Die Erweiterung sollte in zwei Phasen realisierbar sein. Phase Eins - das Penthaus mit großzügigem Raumprogramm; und in Phase Zwei - ein getrennt nutzbarer und bei Bedarf vermietbarer Erweiterungsbau im Stile einer Einliegerwohnung.
In meinem Vorschlag ständert sich das Penthaus auf dem Dach auf, um sich so von dem bestehenden Gebäude zu lösen. Die Erschließung geschieht über einen zentralen "Platz" der als Verteiler und Freiraum dienen soll. In einer Lichtfuge befindet sich die interne Erschließung.

Entwurfsverfasser: Cand. Arch. Rüdiger Schmidt

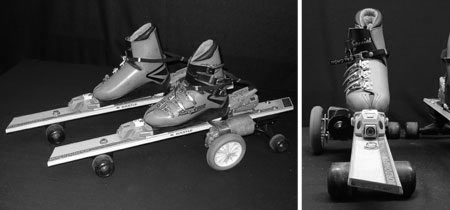

Stegreifentwurf "Kada - Köpke Cup" - Gefordert war ein motorisierter Rollschuh, der sich von dem industriell produzierten Rollschuh deutlich distanzierte. Die Art des Antriebes war freigestellt, er sollte lediglich physisch mit dem Rollschuh verbunden sein. So entstand ein neuer Rollschuh dessen Hauptkomponenten aus dem Skisport entliehen sind und von je einem Scheibenwischermotor angetrieben wird.

Entwurfsverfasser: Isabelle Jacques & Frank Hahner & Rüdiger Schmidt

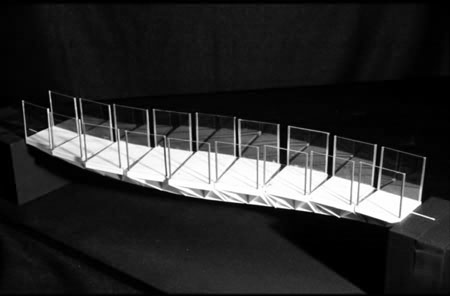

Brückenentwurf WS 2ooo/2oo1 - Stahlbauseminar - Im Rahmen dieses Seminars sollten die Vorteile des Werkstoffs Stahl / Blech erarbeitet werden und in einem Entwurf umgesetzt werden. Der Entwurf sah eine Brücke über 10 m vor.

Wir inspirierten uns an der menschlichen Wirbelsäule, und entwarfen eine Brücke die aus nur 1,5 mm dickem Blech besteht. Analog zur Wirbelsäule (Rückenmark) hat die Brücke einen Steg der von Ufer zu Ufer spannt. Dieser entspricht dem Momentenverlauf eines Einfeldträgers. Der Steg hat einen leichten Schwung um der filigranen Brücke noch mehr Eigendynamik zu verleihen. Die einzelnen Wirbel bestehen aus gekannteten Blechtafeln, die mit Blechdreiecken abgestützt werden. Die auf Druck und Zug beanspruchten Bandscheiben, sind bei uns aus Glastafeln und steifen die Brücke zwischen ihren Elementen aus.

Hier ist der CAD-Abgabeplan mit weiteren Details der Brücke zu sehen (270 kB).

Entwurfsverfasser: Cand. Arch. Tobias Müller & Cand. Arch. Rüdiger Schmidt
